[STM32] NUCLEO-F429ZI led로 2진수 표현하기

사용 부품 : LED 4개, 버튼(스위치) 1개



0부터 시작하여, 버튼을 누를 때마다 1씩 증가한다.

2진수로 4자리면 숫자 15까지 표현 가능 -> 16이 되면 다시 0으로 초기화



왼쪽부터 8, 4, 2, 1 표현

숫자	2진수
0	0 0 0 0
1	0 0 0 1
2	0 0 1 0
3	0 0 1 1
4	0 1 0 0
5	0 1 0 1
6	0 1 1 0
7	0 1 1 1
8	1 0 0 0
9	1 0 0 1
10	1 0 1 0
11	1 0 1 1
12	1 1 0 0
13	1 1 0 1
14	1 1 1 0
15	1 1 1 1

둘 다 쓰고 보니 방법 1이 더 간단..

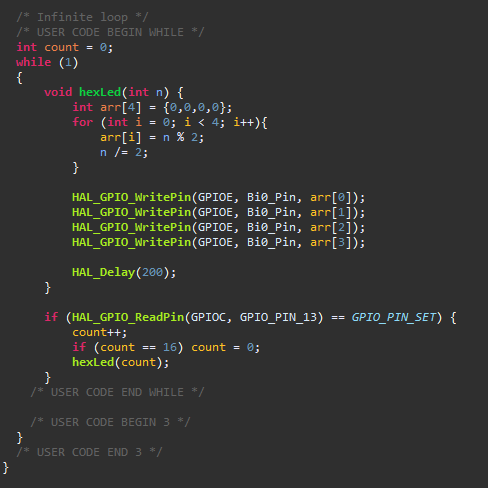

방법 1.

배열 값을 바로 상태로 대입

방법 2.

배열 값을 if 조건으로 처리
